公開：2025/07/20

丸ノコは、ベースの左側からチップソーの左面までの寸法に合わせて丸ノコガイドを作って使っている方が多いと思います。

自分のはフローリングの端材で、使っている丸ノコ(190mm)用に100mmで長さいろいろ作りました。

しかし
材料の幅を狭くしたい、小さな材料を切り出したいなど、面倒なことがあります。
丸ノコをひっくり返して固定し、ベース面に材料を載せると ＝＞テーブルソー❣️

テーブルソーは、組立キットなどをAmazonで売ってたり、YouTubeでDIYしているのがありましたが、これはというのはなかったです。

そこで
テーブルソー を作ってみました。

主な材料
> メラミン化粧板 (300mm x 600mm x 18mm厚)
　　ホームセンタで棚板として売っているもの

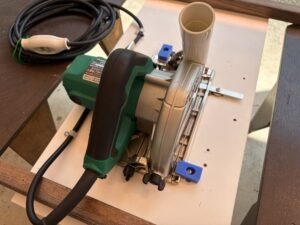

> マキタ M565 電動丸ノコ (165mm)
　　中古で購入、ブレーキ付きでなかった‼️
　　集塵できるように改造（少し前の投稿参照）
>　Panasonic 10A 中間スイッチ両切り WH5201
>　3mm　アクリル板
など

メラミン化粧板は、滑りがいいかなと思って購入。

いろいろ試行錯誤して穴だらけになったりしました。

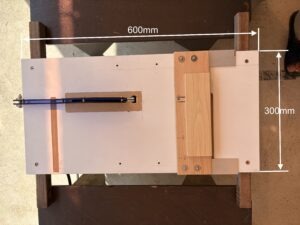

全体

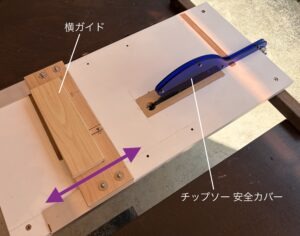

横ガイド

縦ガイドとクランプ

縦ガイドは専用機のように並行移動ができません。
横方向に帯状の茶色い部分が２ヶ所ありますが、スケールを埋めようと掘り込んだ跡で、微調整ができず跡だけが残っています。

チップソーの安全カバー
最初は丸ノコ自体のカバーが使えるように溝を作ったんですが、
　> カバーが一定の幅でない
　> 材料で押し上げられながらブレる
など、いろいろ対応しているうちに溝幅がえらく広くなりました。
集塵効果も悪くなりそうなので丸ノコのカバーは取外し、MDF材で刃が出るところを8mmの溝にした埋め木を作って嵌め込みました＝刃の周りの茶色い部分。

安全カバーは3mmアクリル板を加工し、スペーサを挟んでネジ止めしています。

最大切込み深さは40mm弱です（丸のこ単体では57mm）。

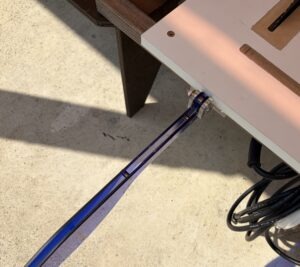

カバーはカットする材料で持ち上がり、長物では後方へ倒します。
　
